一、系統概述

本系統采用國際先進的熒光光纖溫度傳感技術,光信號傳輸,真正的無源技術,具有耐高壓、抗局放、不受電磁干擾、測溫精度高、測溫范圍寬、壽命長等優點,產品本身不影響主設備的絕緣性能,這些特點是傳統無線測溫?zé)o法達到的。熒光光纖測溫系統適用于高低壓開關柜及箱變接點測溫、以及環網柜電纜堵頭測溫,實時監測被測位置的溫度變化。



二、熒光光纖測溫原理

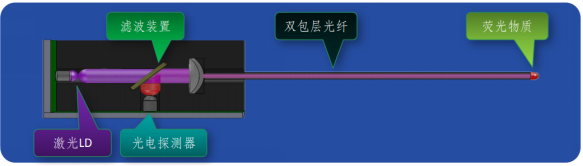

熒光光纖測溫的原理: 脈沖激光通過光纖傳輸?shù)絺鞲衅魈筋^,由于溫度的不同,傳感器探頭產生的熒光信號不同,通過光纖將熒光信號傳輸?shù)浇邮障到y(tǒng),經過處理、運算,獲得溫度值,如下圖所示:


該測溫方法的優點是被測目標的溫度是材料發出熒光壽命的單值函數,與系統的其他變量無關。即光源強度的變化、傳輸損耗、光耦合效率等都不影響測量的準確性,因此相對于其他測溫方法具有互換性高、穩定性好、無需標定、壽命長等優點。

三、優勢特點

(1)適用于高低壓開關柜、環網柜、新能源升壓箱變等,可實時采集斷路器觸頭、電纜頭、母排等監測點的溫度信息;

(2)熒光光纖測溫方式,具有測溫范圍寬、精度高、測溫速度快等特點;

(3)熒光光纖耐高溫、抗爬電、防污閃,熒光探頭可在任何環境下安全使用;

(4)熒光光纖傳感器具有尺寸小、柔韌性好、耐彎曲、壽命長(可達30年以上)等特點;

(5)尾纖護套的材質是聚四氟乙烯,它具有耐高溫、耐老化、耐腐蝕、高絕緣、不粘附等特性,可適應高壓、高溫、強電磁等惡劣的使用環境;

(6)產品本身不會降低開關柜的整體絕緣和耐壓性能。
