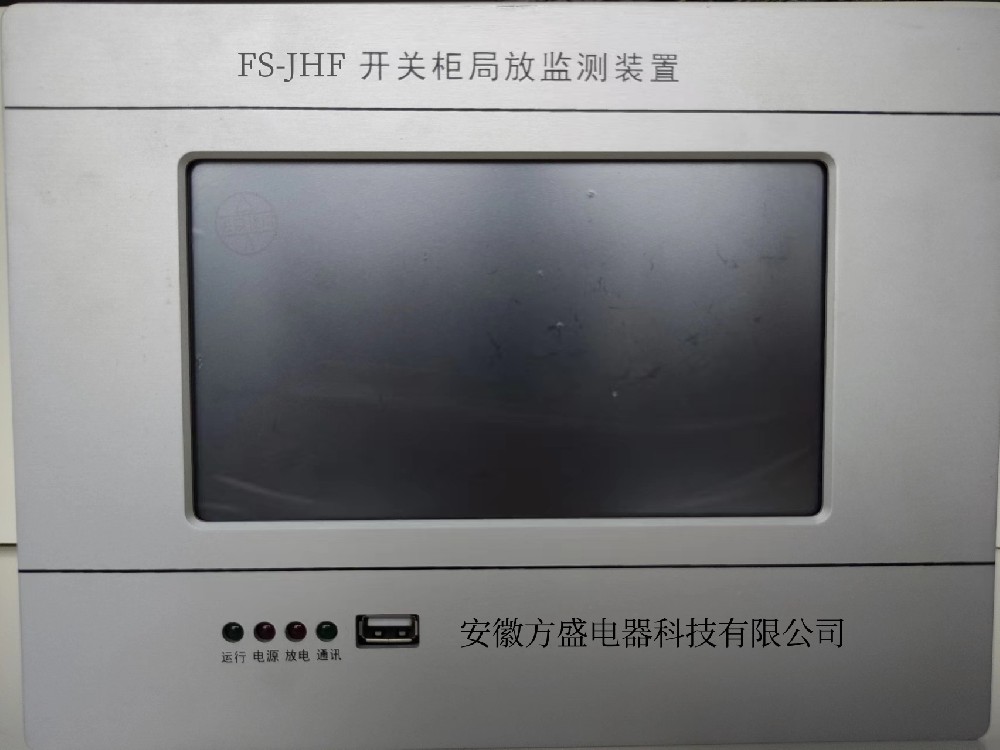

FS-FHF 開關柜局放在線檢測裝置

FS-FHF 開關柜局放在線檢測裝置

點擊次數:626

發布日期:2023/05/15

應用場景:

產品詳情

返回列表


現階段,我國電力系統對于電能的質量提出越來越高的要求,不僅要確保供電穩定可靠,而且供電的安全性也是重要要求。電力系統中,金屬封閉開關設備得到廣泛應用,因此開關柜運行的是否穩定可靠是重中之重,電氣設備在運行的過程中由于受到高溫、電壓、振動以及其他化學作用,將會使得其絕緣性能降低,會產生局部放電現象,同時又會加速絕緣的惡化情況,會給電力系統造成較大的經濟損失。但是,由于開關柜內部空間狹小、零件繁多、結構復雜,絕緣距離小,因此比其它電力設備更容易出現絕緣缺陷,從而對設備安全運行帶來巨大隱患。

高壓電氣設備的絕緣內部如氣泡間隙、雜質、尖刺等缺陷,在強電場作用下使得開關柜絕緣內部的電場分布不均勻,在缺陷部位的電場強度會增大,從而容易導致該部位發生未貫穿整個絕緣的放電,即局部放電。

局部放電一般不會引起開關柜內部絕緣的穿透性擊穿,但是卻會導致絕緣介質的局部損壞。若其長期存在,則會在一定條件下造成絕緣裝置電氣強度的破壞,最終造成開關柜內部絕緣擊穿。因而對于電氣設備而言,電氣設備發生局部放電現象是導致其絕緣老化或劣化甚至損壞從而引發設備損毀及電力系統事故的重要原因之一,同時局部放電也是設備絕緣完整性退化的標志。因此對電氣設備的局部放電進行監檢測是評估設備絕緣狀況的重要手段,也是發現設備潛伏性故障,最終實現故障預警,避免故障發生的有效措施之一。

高壓開關柜局部放電監測裝置通過檢測伴隨局部放電而產生的電磁波輻射并自動確定現場局部放電的實際檢測頻率,隨后將檢測的局部放電的放電次數和放電頻次上傳至服務器。


本方案是采用的超高頻原理技術進行局部放電在線監測。

開關柜局部放電超高頻法是開關柜局部放電檢測的一種新型方法。由于超高頻傳感器所接收信號頻率高、因此受外界干擾影響小,可以極大地提高開關柜局部放電檢測的靈敏度與可靠性。

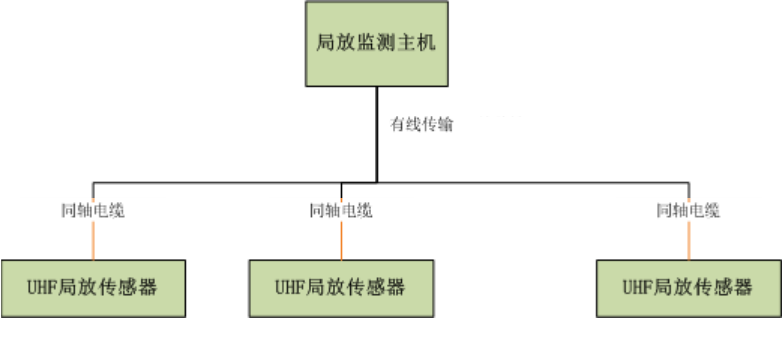

超高頻傳感器所檢測的信號,經過同軸電纜送往開關柜局部放電在線監測裝置(IED),進行放大、濾波、檢波,數字脈沖提取、數字濾波、局放特征量計算等數字化處理,并完成局放可視化操作、局放判斷、數據存儲、數據上送等功能。
