一、概述

1、電力系統PT鐵磁諧振過電壓事故

在中性點非有效接地系統中，一般接有電磁式電壓互感器(以下簡稱PT)。為了測量三相對地電壓和監視對地絕緣，PT的中性點直接接地。由于PT低壓側負載很小，接近于空載狀態，從高壓側對地接入的等效勵磁感抗很大，在某些切換操作或接地故障消失之后，PT的等效勵磁感抗將與系統對地等效電容構成特殊的諧振回路，激發起各種諧波的鐵磁諧振過電壓，引起PT飽和，由于PT熔斷器不能有效熔斷數百至數千毫安的飽和勵磁電流，最終導致PT燒損，PT柜、避雷器爆炸，母線短路、沖擊主變、威脅工作人員人身安全等事故。對電網的安全運行構成了很大的威脅，并嚴重影響了供電的可靠性。在中性點非有效接地系統中， PT鐵磁諧振過電壓是出現最頻繁、造成事故很多的一種內部過電壓。

2、PT鐵磁諧振過電壓的傳統限制措施

為了防止電磁式電壓互感器鐵磁諧振的發生，通常采用改變參數，增加阻尼兩類方式。運行經驗表明，由于系統的復雜性，改變參數的方式只能減少鐵磁諧振的發生概率。增加阻尼的方式是在電磁式電壓互感器的一次側中性點安裝阻尼電阻(一次消諧)，或在電磁式電壓互感器二次開口三角繞組安裝阻尼電阻(二次消諧)。傳統的一次消諧阻尼電阻選用壓敏電阻(通常為碳化硅材料)，即正常運行條件下呈現為高阻，發生諧振時電阻阻值下降，這樣不利于消除諧振。正常運行狀態下，還會對互感器的測量精度產生影響，嚴重時還可能放大中性點不平衡電壓，導致系統不能正常運行。二次消諧對消除重復發生的諧振作用不佳，對互感器的測量也會產生影響。

3、解決方案

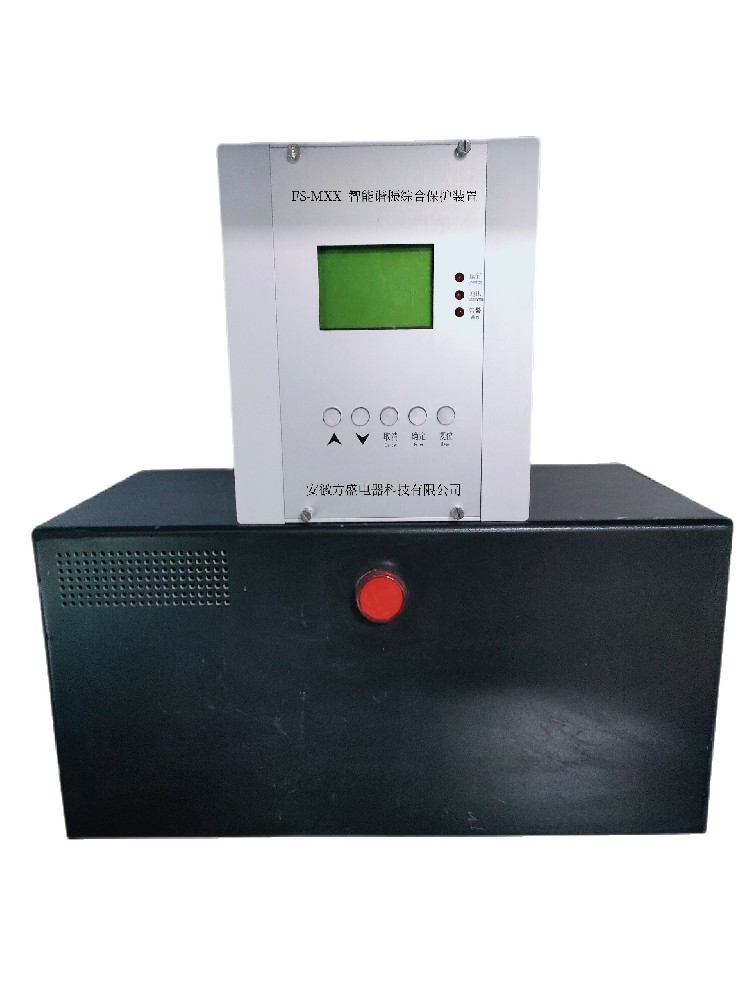

由安徽方盛電器科技有限公司研制的FS-MXX型智能諧振綜合保護裝置，能夠?qū)崿F(xiàn)連續快速消諧，基波諧振的消諧時間約為1.56s，分頻諧振的消諧時間約為2.1s左右。在3.5倍過電壓下，限流消諧器能夠?qū)?span style="font-family: Calibri;">PT激磁電流限制在100mA以下。通過對三相電壓及PT開口三角電壓的采集，對電網諧振時的頻率成分能快速分析，可準確地辨出：?jiǎn)蜗嘟拥?、電網諧振。如果是諧振，計算機發出指令使消諧電路投入，消耗電源供給諧振的能量，抑制鐵磁諧振過電壓，實現快速消諧，較完善地解決了電力系統中電網的消諧問題。并能存儲記錄單相接地、諧振時的各次諧波的諧波幅值，可廣泛適用于發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。

二、使用環境

1、適用于戶內及戶外，環境溫度-40℃～+60℃；

 2、額定頻率：48Hz～62Hz；

3、海拔高度不大于4000m，地震裂度8度及以下地區；

4、大氣中無嚴重污穢及浸蝕性介質的場所；

5、串接于交流6～35kV非有效接地系統PT一次繞阻中性點與地之間，二次在一個系統中

接有多臺電壓互感器時，在每臺互感器的三相高壓繞阻中性點裝一臺消諧器， 才能有效地限制弧光接地過電壓和消除鐵磁諧振。

三、裝置的基本功能及特點

1、 消諧功能

    循環檢測PT三相電壓，開口三角的電壓，當發生電壓升高時，首先判斷是單相接地，還是電網諧振。如果是諧振，計算機發出指令切換相對應的消諧電路投入，實現快速消諧。

2、 故障報警功能

    當系統發生單相接地或諧振、裝置故障時產生報警信號。所有繼電器輸出接點均可接報警輸出。

3 、顯示功能

    顯示實時時鐘，裝置運行狀態，接地或諧振故障的諧振頻率、幅值，故障開始時間等。

4 、設置功能

    通過漢字菜單提示用戶可以設置或修改實時時鐘，通信方式。

5 、通信功能

    裝置具有完善的通信功能，RS-232，485通信接口和通信速率可選。

6、故障追憶功能

   按時間順序可追憶共八次接地、諧振過電壓故障

7、本裝置具有智能化特點，無須設置諧振頻率、諧振啟動幅值，可自動消除各種頻率諧振。
