一、用途與特點

        本產品為無間隙系列保護器，主要為保護35KV及以下高壓電機、變壓器、并聯補償電容器、開  關、電纜、電爐、電站配電設備、整流設備、發電機、電解槽等其他電氣設備的相間和相對地絕緣免受操作過電壓和大氣過電壓的損壞之用，能夠有效的將過電壓的幅值限制在電氣設備絕緣耐受水平之下，保護電氣設備的絕緣，維護電氣設備的安全運行。傳統的避雷器雖然能夠限制過電壓，但是只能在電氣設備的相與地之間，不能實現相間的保護，兩相間的過電壓保護要經過兩只避雷器的串聯，殘壓要比相對地高出1倍，不利于電氣設備的相間絕緣保護；而本公司生產系列產品是組合式的，能夠有效地實現電氣設備的相對地絕緣保護和相間絕緣保護，能夠有效限制操作過電壓和大氣過電壓。本產品采用性能優異的氧化鋅壓敏電阻，具有2ms通流容量大，伏安特性優異，殘壓比小，耐受4/10us大電流沖擊水平高等優點；動作電壓合適，而且可靠。

        本公司生產的FS-DZB系列保護器完全滿足GB11032-2010《交流無間隙氧化物避雷器》、JB/T9672.2-1999《交流系統有串聯間隙金屬氧化物避雷器》和DC/T620《交流電氣裝置的過電壓保護器和絕緣配合》標準的要求。

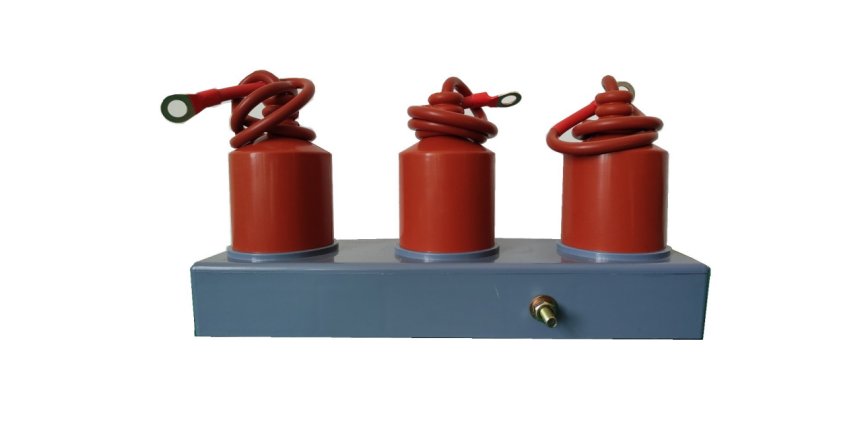

        本公司生產的FS-DZB系列保護器全部采用雙重密封工藝結構，保護器的外殼全部為合成硅橡膠外套，外接連線采用高壓絕緣硅橡膠電纜引出，全部產品皆為全絕緣封閉結構，除電纜終端接線鼻子外無任何金屬外露；阻燃、防爆。

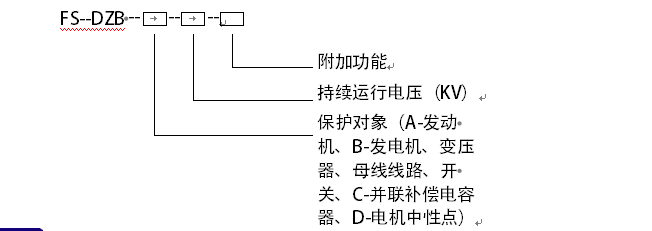

二、型號說明：

三、無間隙過電壓保護器主要技術參數

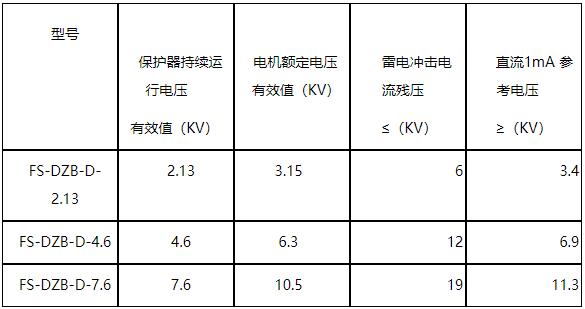

四、電機中性點過壓保護器

五、FS-DZB的試驗方法及注意事項

        測量直流參考電壓U1mA（無間隙）以及泄露電流，不做工頻放電電壓試驗（有間隙做）。

        直流參考電壓U1mA的測量

        本試驗進行時按下圖所示接好線路。逐步調高TB的輸出電壓，觀察表計GB和LB，到LB上升達1mA時，讀取GB的讀數即為直流參考電壓U1mA 。按GB11032要求，直流電壓脈動部不超過±１.５％，試驗環境溫度為２０℃±15 ℃。用戶如有專門的高壓直流發生器則更為方便。

        泄露電流的測量

        FS-DZB無間隙的所有組合式過電壓保護器在0.75倍的直流參考電壓下,測量的相間和相地直流泄露電流均小于30微安。

六、安裝及注意事項

        電纜外端裸露的連接線鼻子相互之間距離,應滿足不同電壓等級的不同相帶電導體之間保持的最小安全距離的要求；

        FS-DZB電纜線之間的安全距離及FS-DZB電纜線與不同相母線（或柜體）之間的安全距離應不小于該型保護器相間距離（應在電纜電纜拉緊狀況下）；

        FS-DZB高壓電纜長度要根據安裝位置進行選擇,長短要適當,過長時可將該相電纜捆扎固定在同相母排(線)上，嚴禁將不同相電纜捆扎在一起；

        安裝時嚴禁手提電纜.同時要注意避免高壓電纜被銳器割破。

八、產品的使用條件

        環境溫度不高于+50℃，不低于-40℃；

        海拔不超過1500m；

        長期施加在保護器A、B、C三相端子間的工頻電壓不超過保護器的持續運行電壓；

        工作頻率50~60Hz；

        工作位置：10kV及以下產品垂直或水平安裝，35kV產品只能垂直，所有產品不允許倒置安裝（電纜向下）
